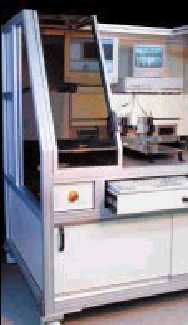

NEU Flying Probe Impedanz-Testsystem RITS520a  Flying Probe System prüft Impedanzen schneller als adapter-basierende Systeme

RITS520a High-Speed Leiterplatten erfordern impedanzkontrollierte Leiterbahnen zur korrekten Funktion Das RITS520a bietet  integrierte Referenz-Airlines zur automatischen Selbstkalibrierung.     Mehrfache Schnellwechselköpfe  Testzeit unter 0.8 Sekunden

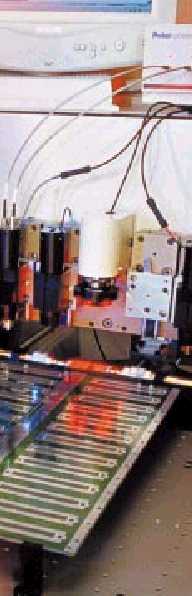

Automatische Impedanzmessung Prüfzeit weniger als 0.8 Sekunden pro Test Speziell für Leiterplattenhersteller entwickelt Exzellente Wiederholgenauigkeit Ideal für den Test von Coupons und Leiterplatten 10-fache Geschwindigkeit vs. manuellem Test Automatisierte Impedanzmessung bietet ein Höchstmaß an Wiederholgenauigkeit, speziell bei sehr geringen Toleranzen. Diese Wiederholgenauigkeit wird dadurch sichergestellt, indem sich das RITS500s selbsttätig im Intervall von einigen Minuten selbst kalibriert. Airlines sind der definitive Standard für die Impedanzkalibration. Polar Instruments verwendet 30cm 28 Ohm, 50 Ohm, 75 Ohm und 100 Ohm Airlines als Referenz- Standards. Unsere Fertigung ist nach NIST und NPL rückführbar.  Präzisions-Referenz-Airline Auf dem Prüftisch des RITS500s sind Airlines montiert, welche in regelmäßigen Zeitabständen angefahren werden, um die Systemgenauigkeit zu überprüfen. Das RITS520a ist in der Lage, die impedanzkontrollierten Prüfspitzen der IP-Serie auf Testpads mit einer Größe von 20mil aufzusetzen. Testcoupons oder Leiterplatten Das RITS520a kann gleichermaßen für den Test von Coupons als auch von Leiterplatten eingesetzt werden. Der Prüftisch des RITS520a kann sowohl Testcoupons für den Serientest als auch Leiterplatten bis zu einer Größe von  20" x 28" aufnehmen. Die Programmierung für den Test von Testcoupons erfolgt sehr rasch mit Hilfe eines Testeditors und einer Kopierfunktion Das RITS520a kann alternativ auch von CAD oder CAM Daten programmiert werden. Die CAD-Anbindung RITSCam Pro oder RITSCam Lite unterstützt eine Vielzahl verschiedener CAD Formate inklusive IPC-D-356. Mehrfache Schnellwechsel-Testköpfe Bis zu 6 Testköpfe stehen für die Aufnahme verschiedener unsymmetrischer und differentieller Prüfspitzen zur Verfügung. Die mehrfachen Testköpfe bieten Ihnen die erforderliche Flexibilität beim Test unterschiedlicher Pinabstände und Testpunktanordnungen, ohne die Hochfrequenzeigenschaften durch rotierende oder variable Prüfspitzen zu beeinträchtigen.    Das RITS520a kann 2 bis 6 Testköpfen und 4 oder 8 Messkanälen ausgestattet werden. Somit können verschiedene unsymmetrische und differentielle Strukturen mit einer einzigen Einstellung getestet werden.  Der Testtisch nimmt sowohl Testcoupons als auch Leiterplatten auf. Dadurch ist das RITS520a eine vielseitige Lösung für die Impedanzmessung im Serientest. RITS520a Flying Probe System prüft Impedanzen schneller als adapterbasierende Systeme
