Flying Probe Leiterplatten-Reparatursystem
GRS500
|
Automatische Fehlersuche
auf komplexen Leiterplatten
Flying Probe Leiterplatten-Reparatursystem |
|
|
|

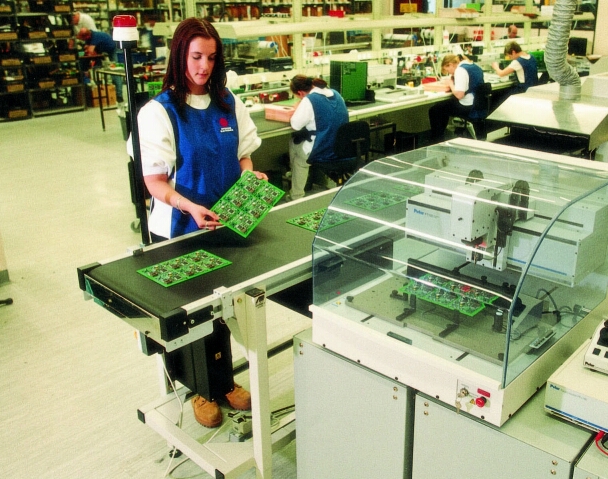

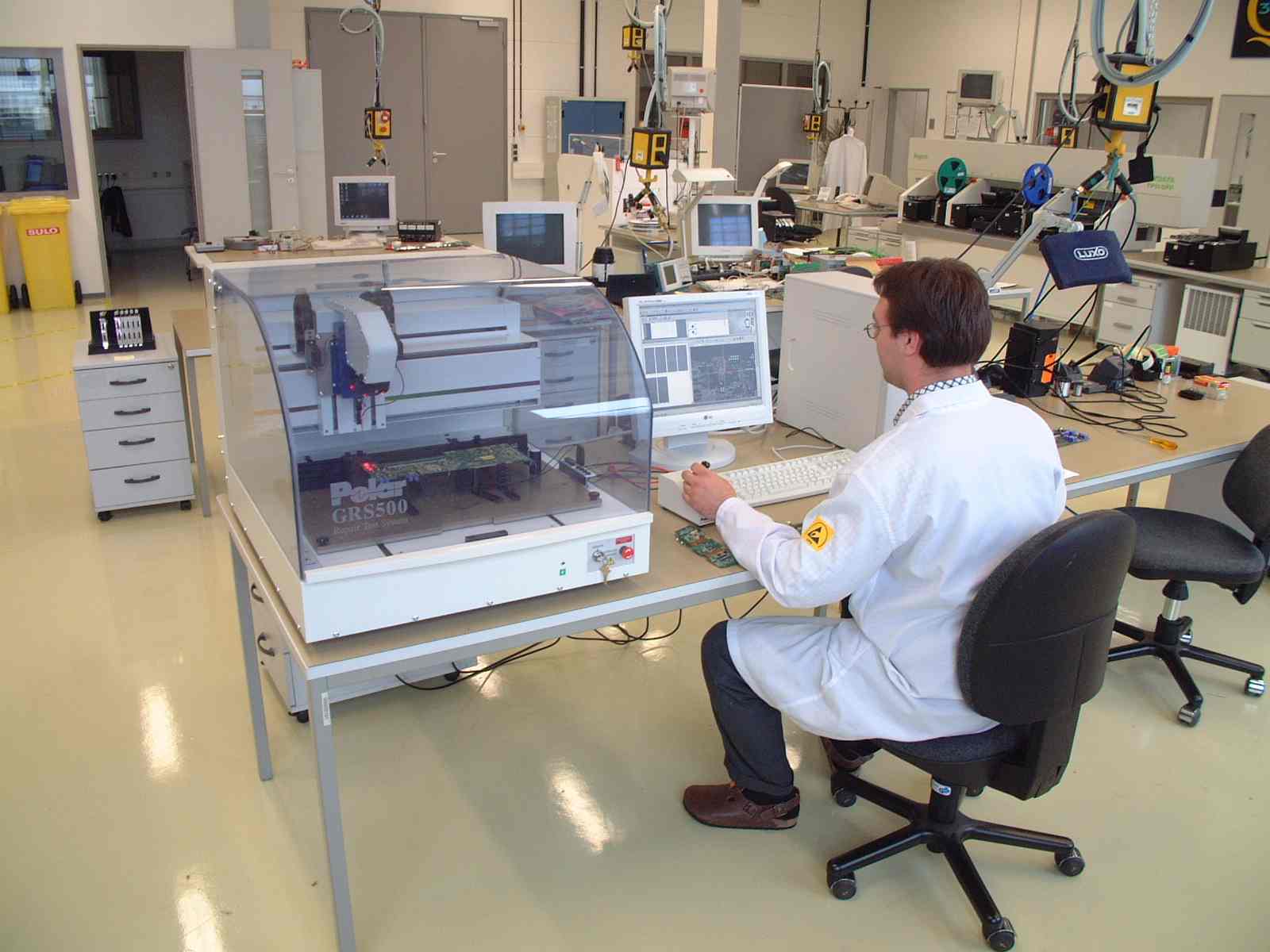

Leiterplatten-Reparatursystem GRS500
Rasche Fehleranalyse auf bestückten Baugruppen Die Fehleranalyse auf komplexen Elektronikbaugruppen ist keine einfache Aufgabe. Das GRS wurde entwickelt, um eine rasche Fehlerlokalisierung zu ermöglichen und so Ihre wertvolle Zeit effizient zu nutzen, um eine defekte Baugruppe wieder zur Funktion zu bringen. Sie sparen Zeit, Kosten und maximieren Ihren Produktionsertrag.
|
|
Prototypen,
Kleinserien und Produktneueinführungen bedeuten eine Herausforderung in
der Elektronikfertigung. Fehlerdiagnose auf Baugruppen mit dem GRS500 Das System eignet sich besonders für die Fehlerdiagnose auf Baugruppen, bei welchen ein adapterbasierender Test keine wirtschaftliche Lösung darstellt. Das GRS500 vergleicht die Charakteristik einer Musterbaugruppe mit den fehlerhaften Boards mittels Knotenimpedanzanalyse und einer Videobilddarstellung, welche den direkten Vergleich von hochauflösenden Bildern der Gutbaugruppe und des Prüflings ermöglicht. Eine leistungsfähige CAD-basierende Reparatursoftware erlaubt die rasche Fehlerverfolgung am fehlerbehafteten Netz. Ein vielseitiges Kontaktier- und Inspiziersystem Das GRS500-System kann auf sämtlichen Bauteiltechnologien eingesetzt werden und bietet folgende Funktionen: •
Eine Flughöhe von 100mm zum "Überfliegen" von hohen Komponenten. Das GRS500 ermöglicht die
Fehlerdiagnose auf allen Bauteiltechnologien - von SMT, PTH bis hin zu BGA, wobei
das System die Testpunkte automatisch auf die zugänglichen Stellen der Netze
positioniert.
| |
|
Knotenimpedanzanalyse Das GRS500 Flying Probe System erkennt Fehlbestückungen, Kurzschlüsse, Unterbrechungen, fehlerhafte Lötstellen etc. durch eine detaillierte Analyse der dynamischen Knotenimpedanz jedes Netzes. Die Impedanz-Kennlinien des Prüflings werden mit jenen des Gutmusters verglichen und bei Toleranzüberschreitung als Fehlerhaft markiert. Dieses Prüfverfahren erfordert keine Bauteilbibliotheken und kann auf sämtlichen Bauteiltechnologien angewandt werden. |
|
| Optionale Erweiterungen zu GRS500: | |
|
|
Option

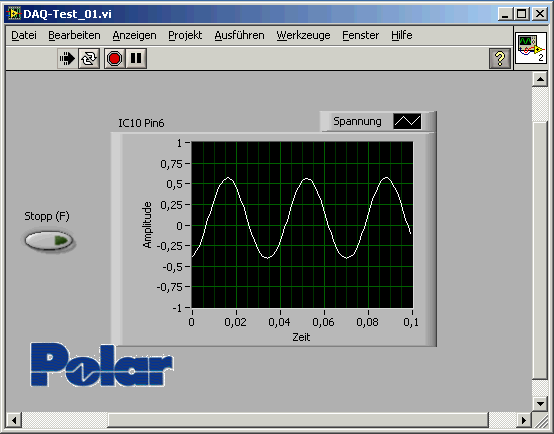

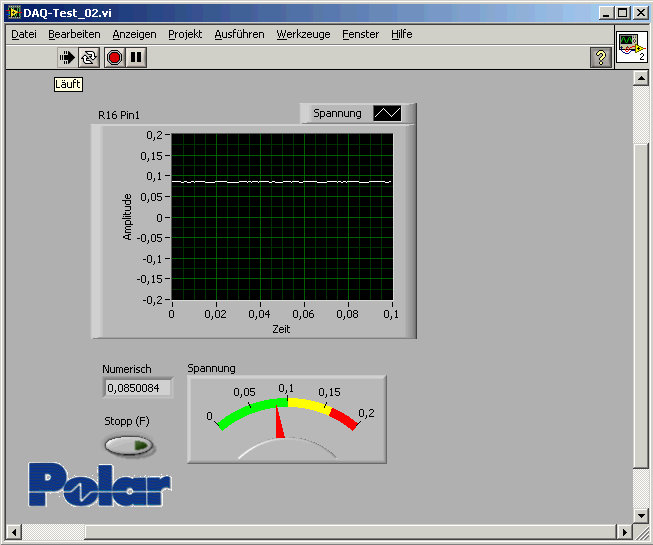

Active Test: Option Active Test für Messungen im Aktivzustand der Baugruppe. Ergänzend zum unversorgten Test mittels Signaturanalyse wird die Baugruppe versorgt und es können Spannungen und Signalverläufe mit dem neuen "GRS500 Active Test" aufgenommen werden. Für die Aktivierung der Stromversorgung und zur Stimulierung des Messobjekts stehen Digital Ein-/Ausgänge zur Verfügung. Active Test basiert auf National Instruments LabVIEW und TestStand Software. GRS500 Active Test ermöglicht automatische Prüfabläufe mit Gut/Schlecht-Bewertungen und einer umfassenden Protokollierung. Durch die hinterlegten CAD-Daten können Bauteil-Pins und Testpunkte ganz einfach über die Bauteil- und Pinnummer angefahren werden. Die GRS500 Software erledigt die Umrechnung in XY-Koordinaten. (Broschüre) Präsentation |
|
|
Option

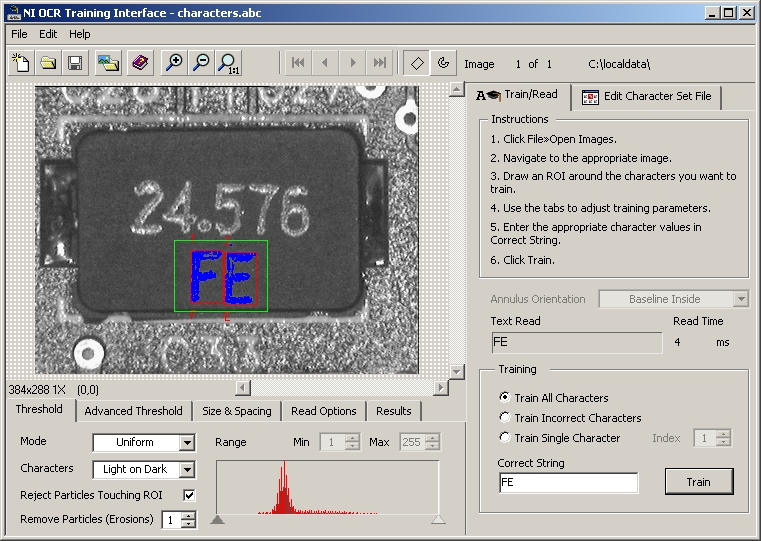

Active Vision: Die neue Option Active Vision ermöglicht eine automatische optische Inspektion Ihrer Baugruppen. Basierend auf der leistungsfähigen Software NI Vision von National Instruments wird das GRS500 System um vollautomatische Bildauswertung zur Erkennung von Bauteilpräsenz, Bauteilpolung, Bauteilbeschriftung erweitert. Präsentation |
|
|
NEU!:
Option

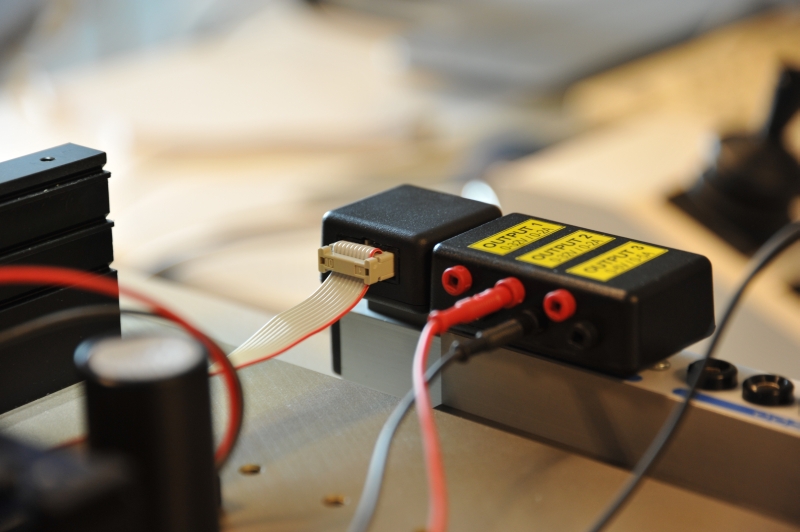

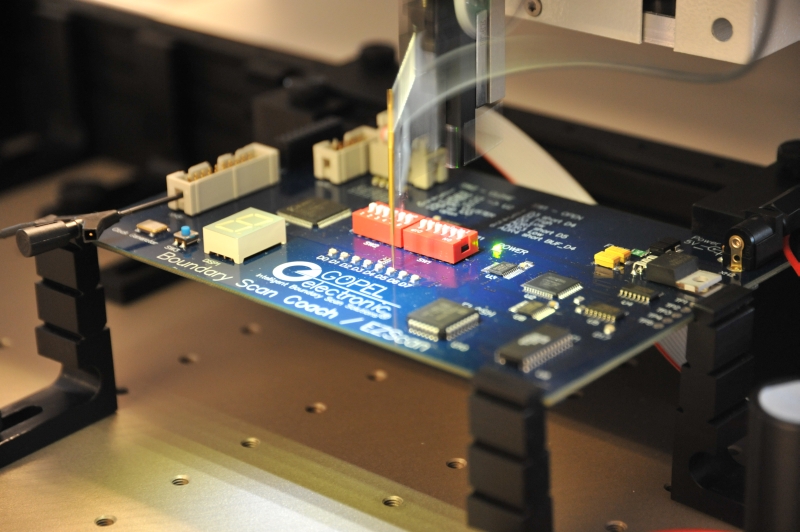

Boundary Scan Test: Diese gemeinsam mit der Firma GÖPEL entwickelte Option ergänzt das Active Test Grundmodul um Boundary Scan Test. Stimulieren Sie Ihre Baugruppen mit Boundary Scan und nutzen Sie die Testnadel des GRS500 um Logikpegel, Schaltzustände und Signalformen von Schaltungsnetzen zu überprüfen. Mit der Option Active Vision können z.B. über Boundary Scan aktivierte Anzeigeelemente auch optisch überprüft und ausgewertet werden. Die Boundary Scan Integration wird in drei Ausbaustufen angeboten:
Base Package: die
preisgünstige Einstiegsvariante mit enthält den SCANBOOSTER™
USB und die SYSTEM CASCON®
TS Runtime Edition, NI
LabVIEW, NI TestStand, Steuerung von CASCON über DLL´s
Boundary Scan Test
Powerpoint-Präsentation |
|
CAD-Darstellung und "Virtuelles Röntgen" Die grafische Reparatursoftware des GRS500 ermöglich den Import von über 20 verschiedenen CAD-Formaten und erlaubt das Kennzeichnen von fehlerhaften Netzen. Über das "virtuelle Röntgen" kann das Netz selbst durch die Innenlagen verfolgt werden. Die GRS500 Software ist auch als Offline-Reparaturversion verfügbar (mehr Info) |
|
|

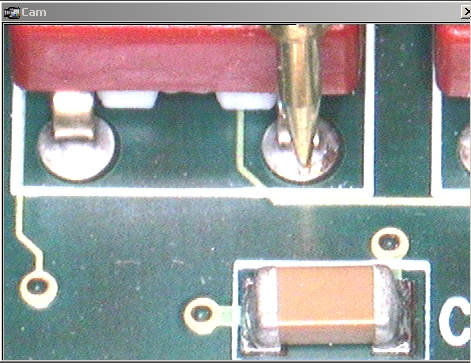

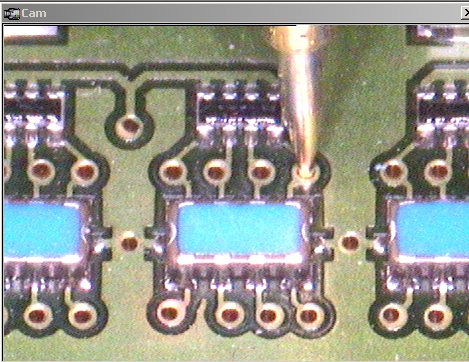

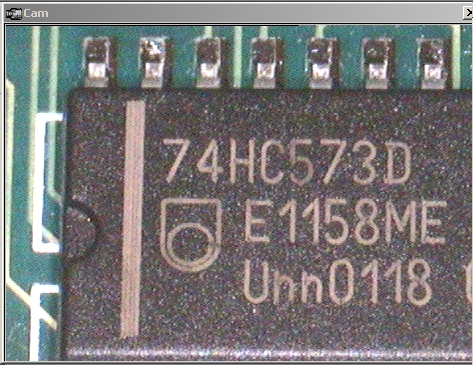

Videobild-Vergleich Zusätzlich zum elektrischen Vergleich von Gutmuster und Prüfling nutzt das GRS die eingebaute Kamera um hochauflösende Bilder der gesamten Baugruppe aufzunehmen und zu speichern. Einzelne Bilder können dann für den Live-Vergleich mit dem Prüfling ausgewählt und zu einer Sequenz zusammengefasst werden. Diese Funktion ist ideal für die Überprüfung von Schalterstellungen, Bauteilbezeichnungen, fehlerhaften Lötstellen, etc. |
|
|
Schaltplandarstellung Zusätzlich zur Darstellung des CAD-Layouts wird auch der Schaltplan der Baugruppe angezeigt. Bauteile oder fehlerhafte Netze können per Mausklick markiert und im Schaltplan lokalisiert werden. Das mühsame Suchen in gedruckten Schaltplänen gehört damit der Vergangenheit an. | |
|
Der Kostenvorteil
Das System wurde für lange Lebensdauer, Flexibilität und niedrige Betriebskosten ausgelegt. Somit können Sie Ihre Testkosten über viele Jahre drastisch reduzieren und eine große Baugruppenvielfalt abdecken. Das System bietet optimale Unterstützung wenn Sie:
| |
| Das GRS500 unterstützt die folgenden CAD-Formate: | |
|
Bartels Autoengineer Boardmaker Cadstar Eagle Fabmaster GenCAD Gerber Hyperlynx Kades-G IPC-D-356 Lavenir Mentor Boardstation Mentor Integra OrCAD Diese Liste wird kontinuierlich erweitert. Wenn das von Ihnen benötigte CAD-System nicht angeführt ist, so senden Sie eine email an germany@polarinstruments.com |
PADS Power PCB PCAD PCAD 2002 Prisma Protel Theda Seetrax Ranger SuperMax ECAD TARGET 3001! Theda Toshiba Veribest Visula Vutrax Detailinformationen über die unterstützten Formate finden Sie in Applikationsschrift AP207 |
| Das System besteht aus folgenden Komponenten: | |
| Präzisions-Flying Probe System mit zwei integrierten Videokameras, PC-basierenden Steuerrechner inkl. 24" High Resolution TFT Monitor, GRS500BXd Knotenimpedanz-Analysator und die leistungsfähige grafische Reparatursoftware zur Verfolgung von Leiterbahnen mittels "Virtuellem Röntgen" und Videobild-Vergleichsfunktion. Neu jetzt auch optional mit Farbkameras und Dual TFT Monitoren lieferbar. | |
| Copyright© Polar Instruments 2009. All trademarks recognised. | |
Erhöhen Sie den
Prototypen-Yield
Reparieren
Sie komplexe Baugruppen
Reduzieren Sie die "time to market"
Funktionstests oder ATE´s einsetzen
