Automatische Fehlersuche auf komplexen Leiterplatten

Flying Probe Leiterplatten-Reparatursystem GRS550

Leiterplatten-Reparatursystem GRS550 Erhöhen Sie den Prototypen-Yield Reparieren Sie komplexe Baugruppen Reduzieren Sie die "time to market" Kompatibel mit über 20 CAD-Formaten Der Vorgänger GRS500 setzte Standards in der Elektronikindustrie durch hohe Prüftiefe, Wirtschaftlichkeit und einfache Bedienung. Der neue GRS550 bietet das bewährte Bedienkonzept, jedoch eine völlig neue Antriebstechnik mit höherer Verfahrgeschwindigkeit und Positioniergenauigkeit. Rasche Fehleranalyse auf bestückten Baugruppen Die Fehleranalyse auf komplexen Elektronikbaugruppen ist keine einfache Aufgabe. Das GRS wurde entwickelt, um eine rasche Fehlerlokalisierung zu ermöglichen und so Ihre wertvolle Zeit effizient zu nutzen, um eine defekte Baugruppe wieder zur Funktion zu bringen. Sie sparen Zeit, Kosten und maximieren Ihren Produktionsertrag.
Prototypen, Kleinserien und Produktneueinführungen bedeuten eine Herausforderung in der Elektronikfertigung. Wie stellen Sie sicher, dass bei einem Produktneuanlauf sowohl das Testprogramm als auch die Testadapter rechtzeitig verfügbar sind? Das neue Polar GRS550 wurde entwickelt, um Sie zu unterstützen. Das System dient zur Fehlerdiagnose in folgenden Bereichen: Prototypenbau, Produktneuanläufe, Kleinserien, für die ein traditioneller In-Circuit-Test zu teuer ist. Das System bietet umfangreiche Testmöglichkeiten bei gleichzeitig kurzen Vorbereitungszeiten und geringen Kosten. Der Schlüssel dazu ist die extensive Nutzung von CAD-Daten in Kombination mit bewährter Fehlerdiagnose-Technologie. Beim Serienanlauf dient das System zur unverzichtbaren Unterstützung nach dem Funktionstest und ermöglicht maximale Produktionserträge. Fehlerdiagnose auf Baugruppen mit dem GRS550 Das System eignet sich besonders für die Fehlerdiagnose auf Baugruppen, bei welchen ein adapterbasierender Test keine wirtschaftliche Lösung darstellt. Das GRS550 vergleicht die Charakteristik einer Musterbaugruppe mit den fehlerhaften Boards mittels Knotenimpedanzanalyse und einer Videobilddarstellung, welche den direkten Vergleich von hochauflösenden Bildern der Gutbaugruppe und des Prüflings ermöglicht. Eine leistungsfähige CAD-basierende Reparatursoftware erlaubt die rasche Fehlerverfolgung am fehlerbehafteten Netz. Ein vielseitiges Kontaktier- und Inspiziersystem Das GRS550-System kann auf sämtlichen Bauteiltechnologien eingesetzt werden und bietet folgende Funktionen: • Eine Flughöhe von 100mm zum "Überfliegen" von hohen Komponenten. • Zwei Live-Video Kameras • Eine Kamera für die Programmierung und Inspektion • Eine Kamera für die Live-Überwachung der Kontaktierposition Das GRS550 ermöglicht die Fehlerdiagnose auf allen Bauteiltechnologien - von SMT, PTH bis hin zu BGA, wobei das System die Testpunkte automatisch auf die zugänglichen Stellen der Netze positioniert.

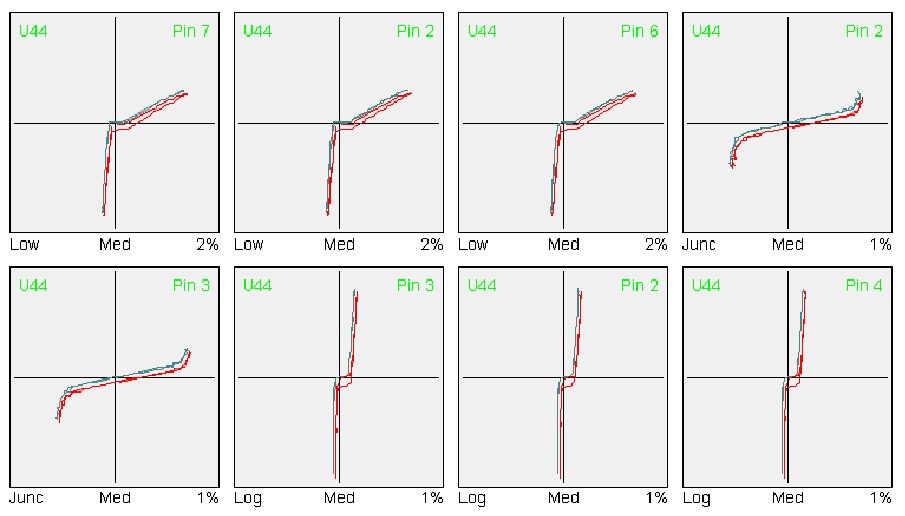

Klick für Beispiel	Knotenimpedanzanalyse Das GRS550 Flying Probe System erkennt Fehlbestückungen, Kurzschlüsse, Unterbrechungen, fehlerhafte Lötstellen etc. durch eine detaillierte Analyse der dynamischen Knotenimpedanz jedes Netzes. Die Impedanz-Kennlinien des Prüflings werden mit jenen des Gutmusters verglichen und bei Toleranzüberschreitung als Fehlerhaft markiert. Dieses Prüfverfahren erfordert keine Bauteilbibliotheken und kann auf sämtlichen Bauteiltechnologien angewandt werden.
Optionale Erweiterungen zu GRS550:

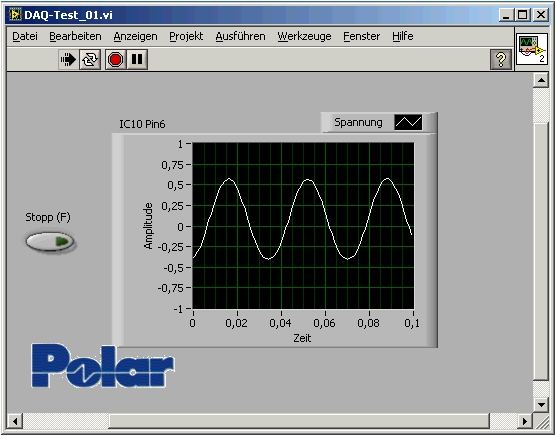

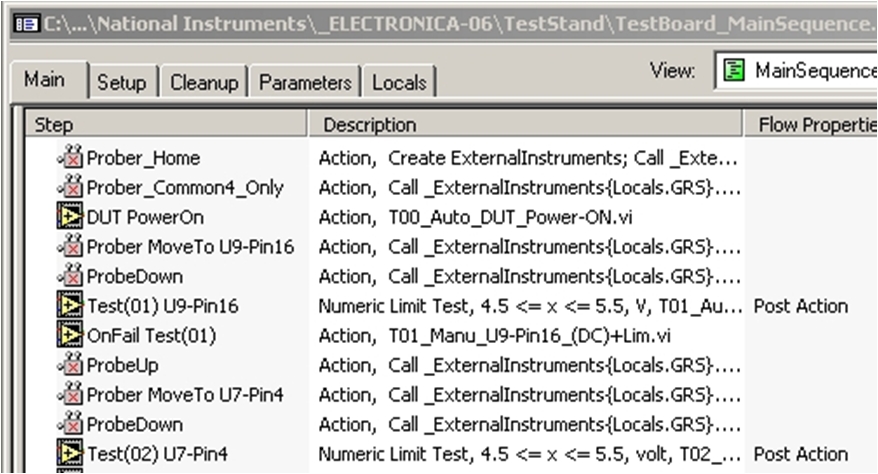

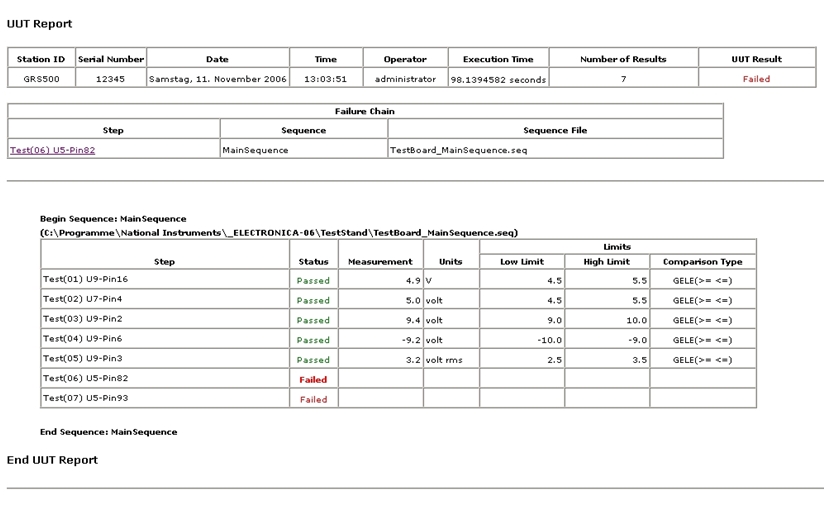

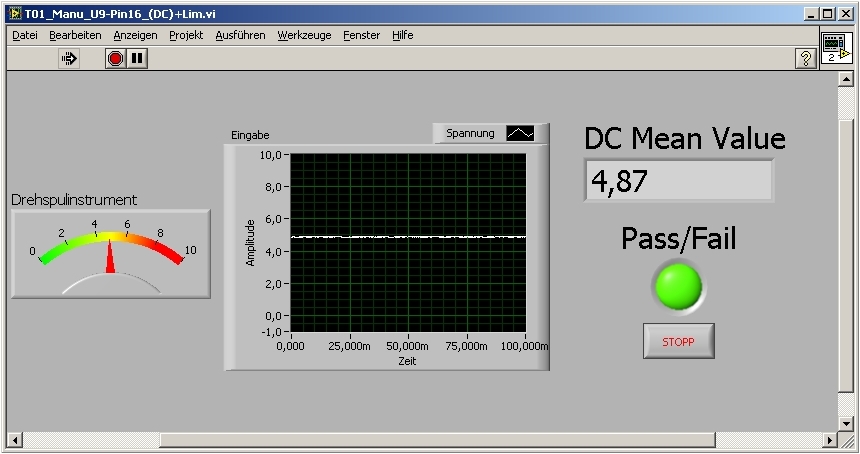

Signalformaufzeichnung Pegelmessung NI TestStand TestStand Report PASS/FAIL Information	Option Active Test: Option Active Test für Messungen im Aktivzustand der Baugruppe. Ergänzend zum unversorgten Test mittels Signaturanalyse wird die Baugruppe versorgt und es können Spannungen und Signalverläufe mit dem neuen "GRS550 Active Test" aufgenommen werden. Für die Aktivierung der Stromversorgung und zur Stimulierung des Messobjekts stehen Digital Ein-/Ausgänge zur Verfügung. Active Test basiert auf National Instruments LabVIEW und TestStand Software. GRS550 Active Test ermöglicht automatische Prüfabläufe mit Gut/Schlecht-Bewertungen und einer umfassenden Protokollierung. Durch die hinterlegten CAD-Daten können Bauteil-Pins und Testpunkte ganz einfach über die Bauteil- und Pinnummer angefahren werden. Die GRS550 Software erledigt die Umrechnung in XY-Koordinaten. (Broschüre) Präsentation

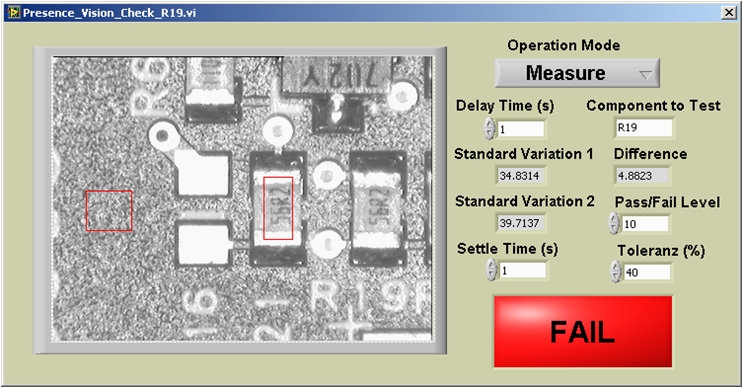

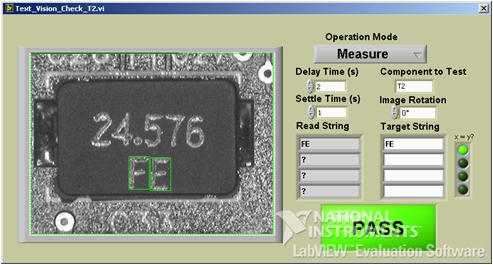

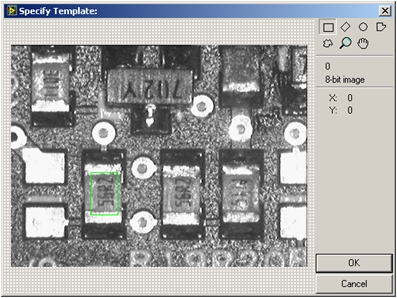

GRS550 AOI Funktion Bauteil-Präsenzerkennung Bauteil-Texterkennung	Option Active Vision: Die neue Option Active Vision ermöglicht eine automatische optische Inspektion Ihrer Baugruppen. Basierend auf der leistungsfähigen Software NI Vision von National Instruments wird das GRS550 System um vollautomatische Bildauswertung zur Erkennung von Bauteilpräsenz, Bauteilpolung, Bauteilbeschriftung erweitert. Präsentation

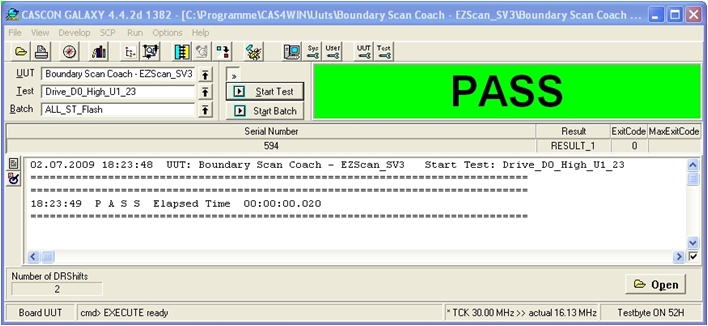

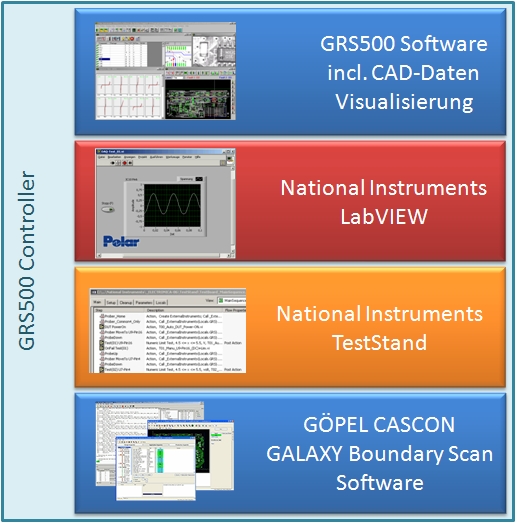

GÖPEL CASCON Integration GÖPEL CASCON	Option Boundary Scan Test: Diese gemeinsam mit der Firma GÖPEL entwickelte Option ergänzt das Active Test Grundmodul um Boundary Scan Test. Stimulieren Sie Ihre Baugruppen mit Boundary Scan und nutzen Sie die Testnadel des GRS550 um Logikpegel, Schaltzustände und Signalformen von Schaltungsnetzen zu überprüfen. Mit der Option Active Vision können z.B. über Boundary Scan aktivierte Anzeigeelemente auch optisch überprüft und ausgewertet werden. Die Boundary Scan Integration wird in drei Ausbaustufen angeboten: Base Package: die preisgünstige Einstiegsvariante mit enthält den SCANBOOSTER^™ USB und die SYSTEM CASCON^®TS Runtime Edition, NI LabVIEW, NI TestStand, Steuerung von CASCON über DLL´s Full Package: mit ScanFlex SFX-1149A Controller, SFX-TAP2, SYSTEM CASCON^® TS Failure Diagnostics Edition, Polar GRS550 Interfacemodul Über ein speziell entwickeltes Schnittstellenmodul wird der Polar GRS550 wird direkt aus GÖPEL CASCON angesteuert. Der automatische GÖPEL Testprogramm-Generator (ATPG) generiert die CASLAN Sequenz für den Boundary Scan Test. Advanced Package: wie Full Package, jedoch mit SFX-1149B Controller, SFX-TAP2, SFX-5704 Mixed Signal Module, SFX Carrier 5. Boundary Scan Test Powerpoint-Präsentation Broschüre Boundary Scan Integration in Polar GRS550

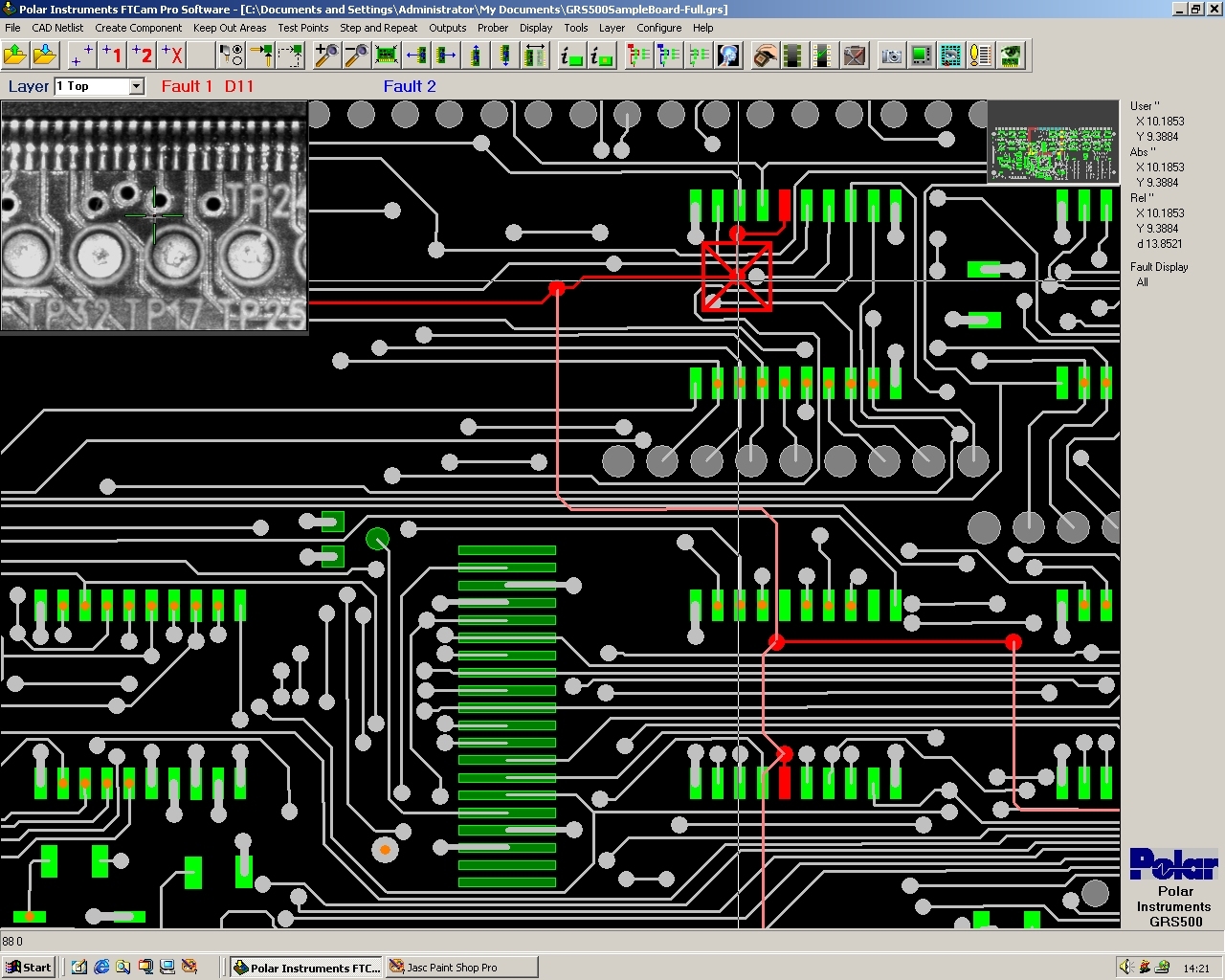

Klick für Beispiel	CAD-Darstellung und "Virtuelles Röntgen" Die grafische Reparatursoftware des GRS550 ermöglich den Import von über 20 verschiedenen CAD-Formaten und erlaubt das Kennzeichnen von fehlerhaften Netzen. Über das "virtuelle Röntgen" kann das Netz selbst durch die Innenlagen verfolgt werden. Die GRS550 Software ist auch als Offline-Reparaturversion verfügbar (mehr Info)

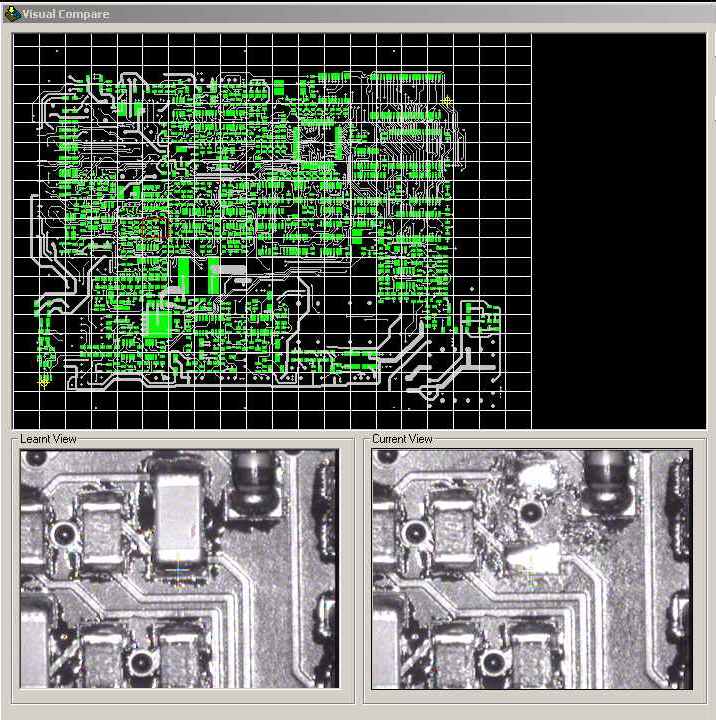

Klick für Beispiel	Videobild-Vergleich Zusätzlich zum elektrischen Vergleich von Gutmuster und Prüfling nutzt das GRS die eingebaute Kamera um hochauflösende Bilder der gesamten Baugruppe aufzunehmen und zu speichern. Einzelne Bilder können dann für den Live-Vergleich mit dem Prüfling ausgewählt und zu einer Sequenz zusammengefasst werden. Diese Funktion ist ideal für die Überprüfung von Schalterstellungen, Bauteilbezeichnungen, fehlerhaften Lötstellen, etc.
Klick für Beispiel	Schaltplandarstellung Zusätzlich zur Darstellung des CAD-Layouts wird auch der Schaltplan der Baugruppe angezeigt. Bauteile oder fehlerhafte Netze können per Mausklick markiert und im Schaltplan lokalisiert werden. Das mühsame Suchen in gedruckten Schaltplänen gehört damit der Vergangenheit an.
Der Kostenvorteil Das System wurde für lange Lebensdauer, Flexibilität und niedrige Betriebskosten ausgelegt. Somit können Sie Ihre Testkosten über viele Jahre drastisch reduzieren und eine große Baugruppenvielfalt abdecken. Das System bietet optimale Unterstützung wenn Sie: hochwertige Baugruppen fertigen häufig neue Produkte einführen auf Kleinserien spezialisiert sind Funktionstests oder ATE´s einsetzen Boundary Scan einsetzen Debugging auf Prototypen durchführen
Das GRS550 unterstützt die folgenden CAD-Formate:
Bartels Autoengineer Boardmaker Cadstar Eagle Fabmaster GenCAD Gerber Hyperlynx Kades-G IPC-D-356 IPC-2581 Lavenir Mentor Boardstation Mentor Integra OrCAD Diese Liste wird kontinuierlich erweitert. Wenn das von Ihnen benötigte CAD-System nicht angeführt ist, so senden Sie eine email an germany@polarinstruments.com	PADS Power PCB PCAD PCAD 2002 Prisma Protel Theda Seetrax Ranger SuperMax ECAD TARGET 3001! Theda Toshiba Veribest Visula Vutrax Detailinformationen über die unterstützten Formate finden Sie in Applikationsschrift AP207
Das System besteht aus folgenden Komponenten:

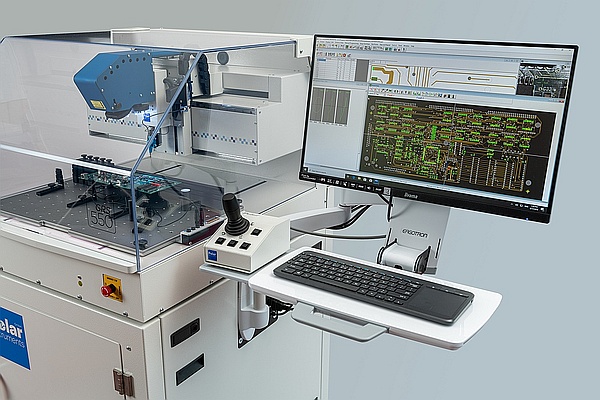

Präzisions-Flying Probe System mit zwei integrierten Videokameras, PC-basierenden Steuerrechner inkl. 24" High Resolution TFT Monitor, GRS500BxD Knotenimpedanz-Analysator und die leistungsfähige grafische Reparatursoftware zur Verfolgung von Leiterbahnen mittels "Virtuellem Röntgen" und Videobild-Vergleichsfunktion.
