NEU: Atlas GHz
Verlustmeßsystem für Leiterplatten nach der
SET2DIL*
Testmethode und SPP für differentielle Einfügedämpfung
*Single-ended TDR to Differential Insertion Loss
NEU -
Atlas GHz Leiterplattentest zur Messung von Übertragungsleitungsverlusten in
der Leiterplattenproduktion.
Das neue Polar Atlas Testsystem ermöglicht Leiterplattenherstellern die
Messung der Leitungsdämpfung in einer eng tolerierten Produktionsumgebung.
Atlas ermittelt durch mathematische Verarbeitung die frequenzabhängige
Verlustcharakteristik an speziell entwickelten Testcoupons und Atlas
Präzisions-GHz-Probes.
Das Atlas System bietet eine Schnittstelle zum Tektronix DSA8300 oder DSA8200 Oszilloskop mit TDR Einschub.
Anwender können entscheiden, ob sie Atlas zu ihrem vorhandenen Tektronix DSA
hinzufügen möchten oder eine schlüsselfertige Komplettlösung inklusive
Tektronix DSA von Polar beziehen möchten.
Atlas beruht auf der SET2DIL (Single-ended TDR to Differential
Insertion Loss) und alternativ SPP Testmethode zur Ermittlung der differentiellen
Einfügedämpfung aus einer unsymmetrischen Messung an einem speziell
entwickelten Testcoupon.*
Das neue Atlas 800 ESD Schutzmodul
Atlas enthält ein hochzuverlässiges, intelligentes ESD Schutzmodul mit dynamischer Probe-Kontakterkennung und verwendet hochwertige 26 GHz HF Relais für optimale Signalintegrität.

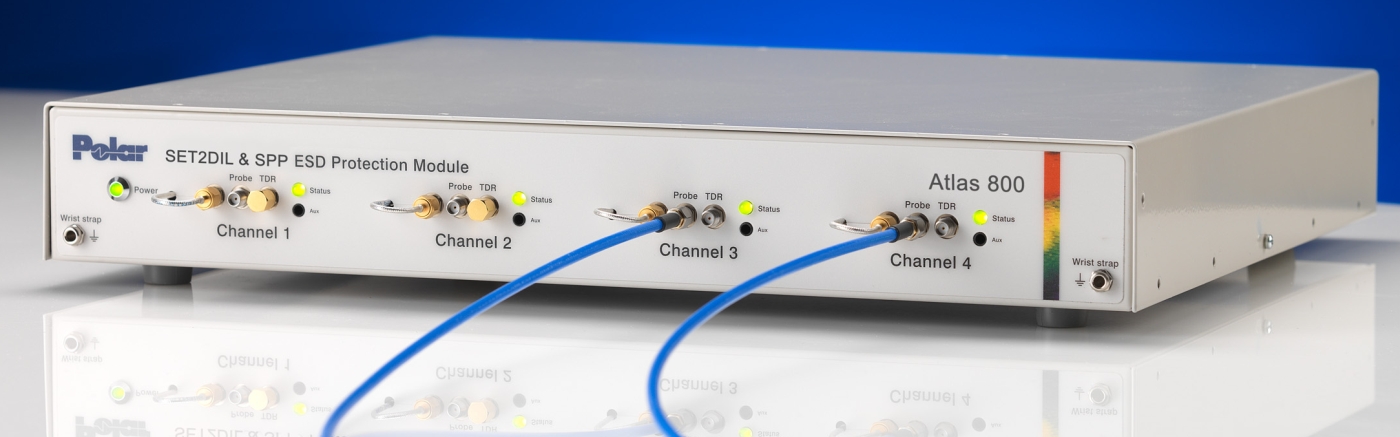

Atlas 800 SET2DIL & SPP ESD Schutzmodul - (Klick für Abbildung in Originalgröße)
Übertragungsmessungen an
Leiterplatten bei Frequenzen im GHz-Bereich stellen eine große
Herausforderung dar. Um exakte Messungen durchzuführen, muss die
Signalintegrität des kompletten Messaufbaus sicher gestellt sein - vom
Messgerät über Messkabel, Prüfspitze, Signaleinspeisung am Testcoupon und an
der Leiterbahn selbst.
Das Atlas Meßsystem für Verluste an Übertragungsleitungen
Das Atlas System nutzt speziell entwickelte Atlas Prüfspitzen um auch in
einer Fertigungsumgebung wiederholbare Messungen der Leiterbahndämpfung zu
ermöglichen.
Atlas ist in drei Versionen verfügbar: für SET2DIL, SPP* und als kombinierte
Lösung für SET2DIL & SPP*. Jede Konfiguration enthält alle Kabel und das
notwendig Zubehör inklusive ein Set aus 5 SET2DIL Coupons für
Trainingszwecke.

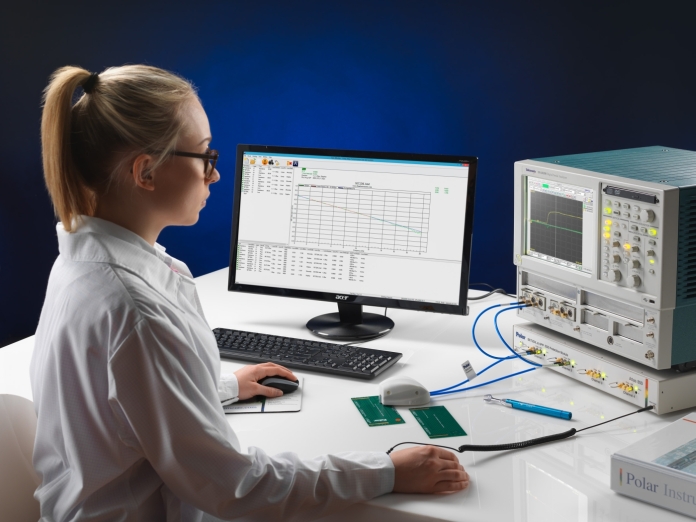

Das komplette Atlas System besteht aus Polar Atlas GHz Testsoftware, Polar
Atlas Probes, Präzisionskabeln, Tektronix DSA8200 TDR mit 80E04 TDR
Sampling-Einschub und dem optionalen Polar
CGen Plus Coupongenerator.

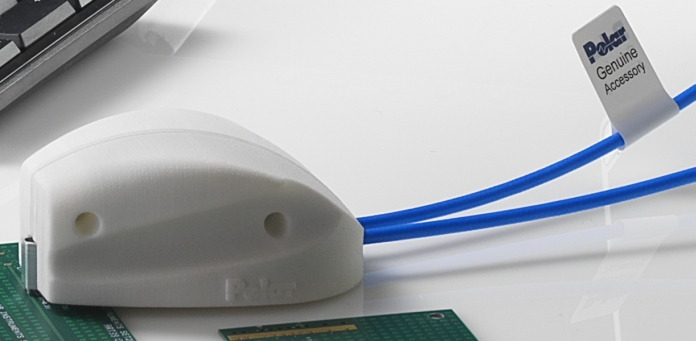

Ergonomischer Prüfkopf:
Erfahrungen aus der Praxis führten zur Entwicklung eines völlig neuen ergonomischen Prüfkopfes für die GGB Probe. Dieser neue Prüfkopf wird ab Herbst 2013 mit allen neuen Atlas-System ausgeliefert. Bestehende Kunden erhalten den neuen Prüfkopf kostenlos als Nachrüstung.
Im Gegensatz zu Messungen an verlustlosen impedanzkontrollierten Leitungen, bei welchen die Messung weitgehend unabhängig von der System-Pulsanstiegszeit ist, kommt der Pulsanstiegszeit bei der Messungen an verlustbehafteten Leitungen besondere Bedeutung zu. Atlas kontrolliert die System-Pulsanstiegszeit und überwacht die System-Bandbreite. Über spezielle mathematische Techniken extrahiert Atlas die Einfügedämpfung an unsymmetrischen und differentiellen Leiterbahnen.
Testmethoden zur Dämpfungsmessung
In der Leiterplattenindustrie erfolgte noch keine exakte Festlegung auf eine gemeinsame Methode zur Dämpfungsmessung. Die tatsächlich zum Einsatz kommende Methode wird üblicherweise zwischen dem OEM und dem Leiterplattenhersteller vereinbart. Atlas unterstützt daher mehrere Methoden zur Dämpfungsmessung - SPP und die von Intel vorgeschlagene Methode SET2DIL zur Extraktion der differentiellen Einfügedämpfung aus einer unsymmetrischen Messung.
Neue High-Speed Halbleiterfamilien für Xaui, PCI Express Gen2.0, USB 3.0 nutzen differentielle Signalübertragungstechniken bei Taktraten, welche die bisher bekannten Grenzen für FR4 Basismaterialien überschreiten. Mittels spezieller Signalverarbeitung wird das Nutzsignal aus einer Leiterbahn rekonstruiert, welches einen Großteil der Signalenergie bei der Übertragung durch die Leiterbahn verloren hat. Schaltungsentwickler müssen sicherstellen, dass die Leitungsverluste innerhalb der erlaubten Grenzwerte für das gewählte Chipset bleiben. Daraus ist die Forderung nach einer konsistenten, industrieweit anerkannten Testmethode für die Einfügedämpfung entstanden.
Das Atlas GHz Testsystem ist auch in der Lage, konventionelle Impedanzmessungen durchzuführen. Polar empfiehlt jedoch für die verlustlose Impedanzmessung den Einsatz des Polar CITS880 als primäres Messmittel. (TDR Samplingköpfe mit kurzer Pulsanstiegszeit reagieren äußerst empfindlich auf statische Aufladung. Deshalb müssen für das Atlas System maximale Schutzvorkehrungen gegen elektrostatische Beschädigung getroffen werden)
Lizenzierung: FLEXlm Hardware-Dongle mit Lizenzdatei und PolarCare Softwarewartung.
Weitere Informationen zum Atlas System: germany@polarinstruments.com

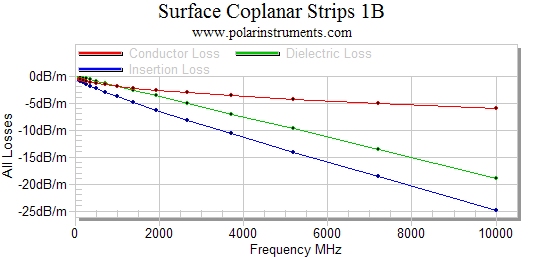

Weitere Polar Produkte für Design und Test von verlustbehafteten Leitungen:
* Optionaler Coupongenerator CGen Plus.
