Speedstack Multilayer Leiterplatten-

Lagenaufbausoftware

Rasche und professionelle Lagenaufbaudokumentation im Handumdrehen.

Warum sollten Sie Lagenaufbauten mit Speedstack erstellen?
Leiterplattenhersteller stellen fest, dass Speedstack die Zeit zur Erstellung eines Lagenaufbaus erheblich reduziert im Vergleich zu traditionellen Methoden. Entwickler schätzen Speedstack aufgrund der professionellen und unmissverständlichen Dokumentation zum Informationsaustausch mit dem Leiterplattenhersteller.

Wie unterstützt Sie Speedstack?
Speedstack ermöglicht Ihnen die Erstellung von kompletten "Live"-Lagenaufbauten inklusive Impedanzinformationen - entweder aus einer allgemeinen Materialdatenbank oder von einer eigenen Bibliothek bestehend aus Prepregs, Kernen und Lötstopmasken. Speedstack verwendet die Ausgangsdaten (Dickenvorgabe, Lagenzahl, Impedanzanforderung) und erzeugt daraus automatisch einen Lagenaufbau entsprechend den Vorgaben - Kosten, Enddicke, Lieferzeit etc.

Wie erfolgt der Lagenaufbau?
Mit Speedstack haben Sie jederzeit die volle Kontrolle über den Lagenaufbau - Sie können den Aufbau so eng oder weit spezifizieren, wie Sie wünschen. Für Standardaufbauten geben Sie einfach die gewünschte Enddicke und Lagenzahl sowie die Impedanzanforderungen (falls vorhanden) an und lassen Speedstack die zur Erzielung der erforderlichen Lagenabstände benötigten Materialien automatisch einfügen. Sie können - wenn gewünscht - auch eine bevorzugte Kerndicke angeben. Als erfahrener Anwender können Sie den Aufbau auch völlig manuell erstellen. Die Autostack-Funktion bietet Ihnen maximale Zeitersparnis - hier die Funktionsweise: Das Autostack-Modul nimmt zunächst die Gesamtdicke und ordnet nominale Lagenabstände zu. Der Feinabgleich der Lagenabstände erfolgt dann während der Impedanz-Zielsuche. Über eine "Ampelanzeige" werden jene Bereiche gekennzeichnet, welche nahe der geforderten Spezifikation liegen. Sind Sie mit dem vorliegenden Aufbau einverstanden, erstellt Speedstack eine Auswahl an Lagenaufbauten - typisch 10 - 20, geordnet nach Lieferzeit, Kosten oder Enddicke. Jeder Lagenaufbau wird virtuell 10 000-fach nach der Monte-Carlo-Analyse aufgebaut, um eine maximale Fertigungsausbeute zu erzielen. Wählen Sie den bevorzugten Lagenaufbau und Speedstack erledigt eine letzte Feinanpassung der Leiterbreiten für maximale Impedanzgenauigkeit. Der erstellte Lagenaufbau kann dann per E-Mail an die Hersteller gesandt werden, welche die Datei mit dem Speedstack Viewer öffnen. Alternativ kann ein professioneller Ausdruck zur Dokumentation in Papierform erzeugt werden.

Speedstack im Vergleich zu konventionellen Lagenaufbaumethoden?
Durch die Verwendung von konventionellen Lagenaufbaumethoden riskieren Sie kostspielige Missverständnisse beim Austausch der Daten zwischen Layouter und Leiterplattenhersteller. Im günstigsten Fall ist die Leiterplatte geringfügig außerhalb der Spezifikation - im schlechtesten Fall ist dies zu dick für einen Leiterplatten-Stecker oder die Impedanzvorgaben werden nicht eingehalten. In diesem Fall ist eine Neufertigung unumgänglich.

Die Vorteile von Speedstack:
Die Erstellung des Lagenaufbaus nimmt nur mehr einen Bruchteil der bisher benötigten Zeit in Anspruch. Sie erstellen eine professionelle, umfassende Dokumentation - vollautomatisch. Sie vermeiden Kommunikationsprobleme durch eine klare und unmissverständliche Beschreibung des Lagenaufbaus. Wenn Sie mehr über Speedstack erfahren möchten, so kontaktieren Sie uns bitte. Lernen Sie Speedstack selbst über eine Demoversion oder eine kurze Präsentation über das Internet kennen. Klicken Sie hier für eine Anforderung einer Demoversion.

..oder lesen Sie unten weiter für mehr Information.

Speedstack Viewer

Der Speedstack Viewer dient zum Öffnen und Betrachten von Lagenaufbauten, welche mit Speedstack oder SB200a* erstellt wurden. Zur Anforderung einer kostenlosen Lizenz des Speedstack Viewers kontaktieren Sie bitte polarcare@polarinstruments.com

*Vorgängerversion von Speedstack

Materialbibliotheken

Für Speedstack sind zahlreiche Materialbibliotheken verfügbar. Dieser Service steht exklusiv unseren PolarCare Kunden zur Verfügung.

Eine Übersicht über die Polar Material-Partner finden Sie hier:

Material Partner Programm

Klicken Sie auf das Bild für eine Detailansicht.

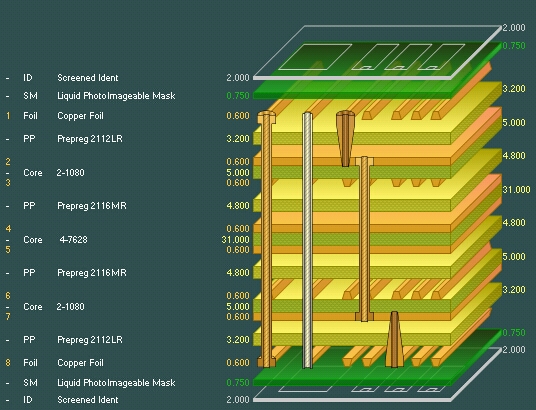

Automatischer Lagenaufbaugenerator
Rasche Erstellung von Lagenaufbauten
Klare und umfassende Dokumentation

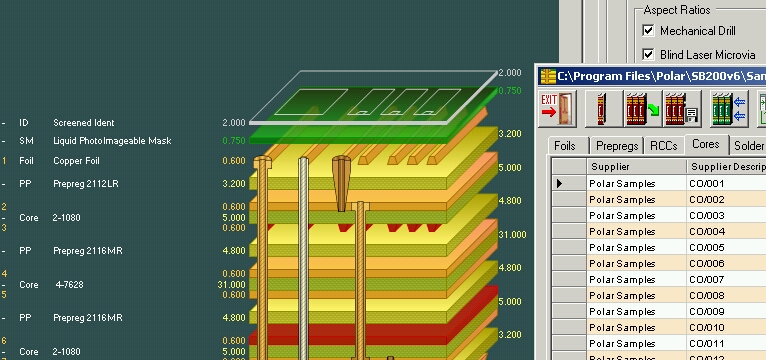

Basismaterial-Bibliotheken

Klicken Sie auf das Bild für eine Detailansicht.

Sparen Sie Zeit

Die Steuerung und Dokumentation von komplexen Lagenaufbauten nimmt immer mehr Zeit von Layoutern und Arbeitsvorbereitern in Anspruch. Informationen zum Lagenaufbau können mit Speedstack sehr einfach in einem Standardformat weitergegeben werden.

Für Leiterplattenhersteller:

Dokumentieren Sie Ihre Lagenaufbauten rasch und professionell. Teilen Sie Materialtypen und wichtige Laugenaufbauinformation Ihren Mitarbeitern und Kunden mit.
NEU: Durch die automatische Generierung von CITS *.cif Testdateien aus dem Lagenaufbau sparen Sie Zeit und vermeiden Fehlerquellen.

Für Layout-Designer:

Verschaffen Sie sich einen raschen Überblick über den Lagenaufbau und tauschen Sie diese Daten mit Ihrem bevorzugten Leiterplattenhersteller aus.

Für CAD-Abteilungsleiter:

Sie arbeiten mit mehreren Leiterplattenherstellern zusammen? Oder Sie möchten einen fehlerfreien Übergang von der Prototypenfertigung in die Großserie? Speedstack enthält sämtliche relevanten Lagenaufbauinformationen in einem einfach zu verwaltenden Format.

Für Schaltungsentwickler:

Zählt Leiterplattenfertigung für Sie zu "schwarzer Magie"? Speedstack unterstützt Sie bei der Definition Ihrer Anforderungen an den Leiterplattenhersteller (oder Kunden). Somit wird sichergestellt, dass Sie kostengünstiger Leiterplatten nach Ihren Spezifikationen erhalten.

Für Einkäufer und Händler:

Haben Sie jemals Leiterplatten erhalten, welche äußerlich in Ordnung schienen, bei näherer Untersuchung jedoch Fehler in Form von vertauschten Lagen oder inkorrekte Impedanzwerte aufwiesen? Verhindern Sie diese Probleme, indem Sie bereits in der  Entwicklung die Lagenaufbauten mit Speedstack dokumentieren. Der Datenaustausch im Speedstack-Format sorgt für reibungslose Kommunikation zwischen Entwickler und Leiterplattenhersteller.

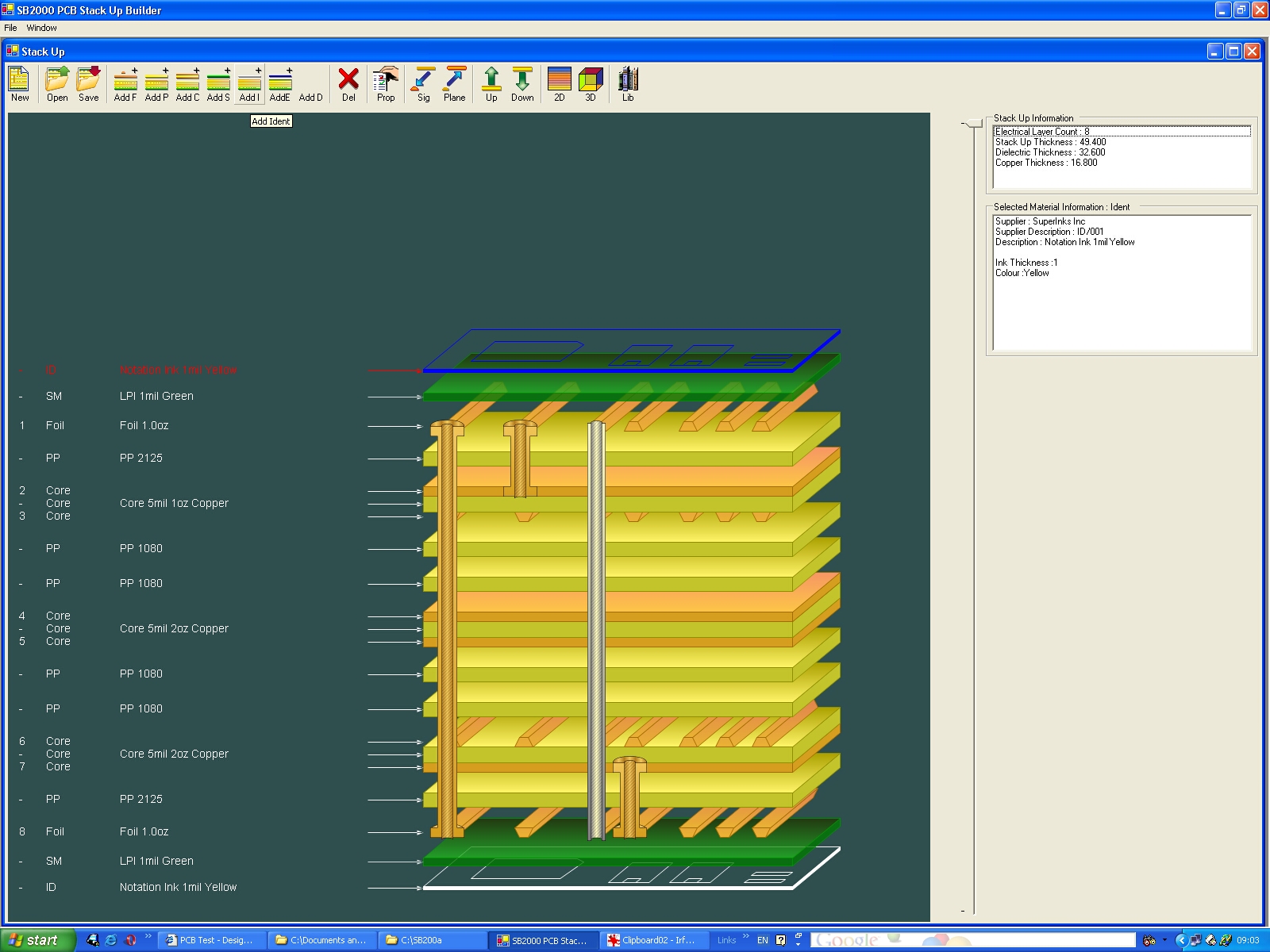

Klicken Sie auf das Bild für eine Detailansicht.

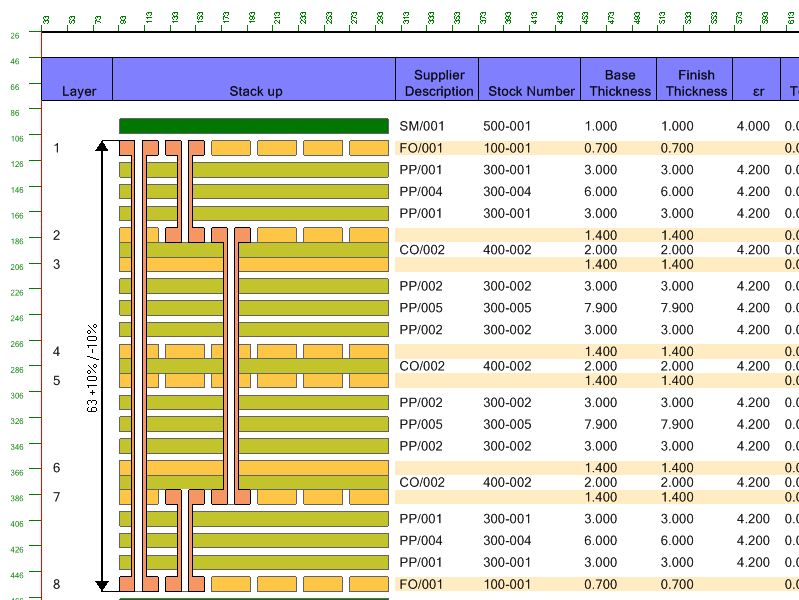

Klicken Sie auf das Bild für eine Detailansicht.

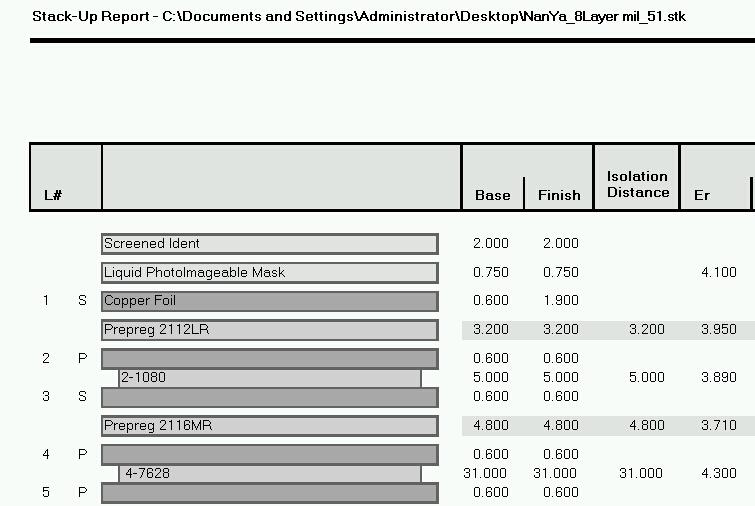

Klicken Sie auf das Bild für eine Detailansicht.
