Speedstack Flex

Speedstack mit Flex Navigator – klicken Sie für eine Gesamtansicht

Warum Lagenaufbauten mit Speedstack Flex erzeugen?

Flex als Zusatzmodul zu Speedstack ermöglicht Leiterplattenhersteller und OEM Entwickler die Erstellung und Dokumentation von Starrflex-Lagenaufbauten.

Was kann Speedstack Flex?

OEM Entwickler
OEM Entwickler erstellen Starrflex-Aufbauten in wenigen Minuten, inklusive fehlerfreier Dokumentation und unter exakter Einhaltung der gewünschten Dicke.

Leiterplattenhersteller
Speedstack Flex bietet dem Leiterplattenhersteller die Möglichkeit, Materialänderungen rasch vorzunehmen um die Herstellbarkeit zu optimieren und gleichzeitig die Einhaltung der geforderten Parameter sicher zu stellen.

Wie?

Einfache grafische Lagenaufbau-Anzeige

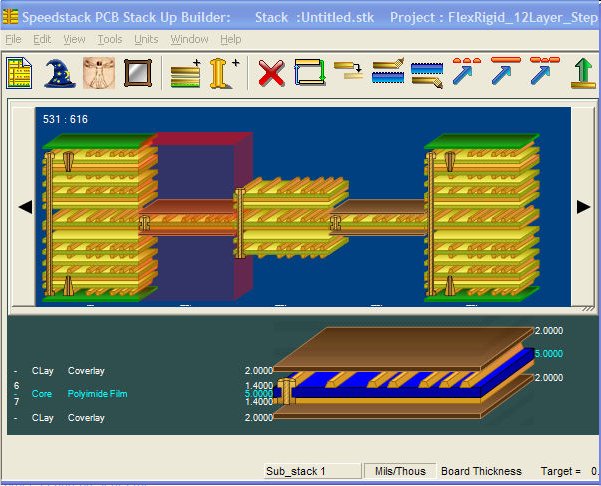

Der neue Speedstack Flex Navigator führt den Anwender durch den Lagenaufbauprozess und zeigt den gesamten Aufbau in übersichtlicher Form.

Speedstack Flex Navigator - klicken Sie für eine Gesamtansicht

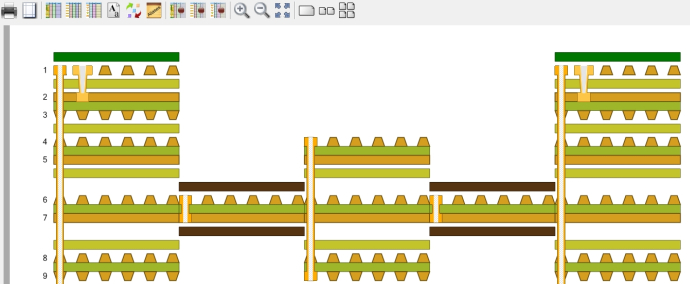

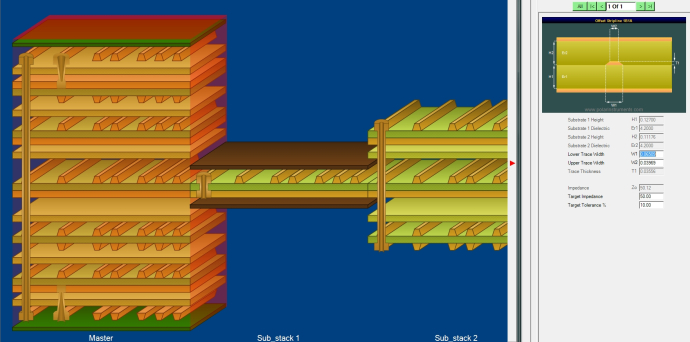

Speedstack Flex unterstützt die Dokumentation von typischen Starrflex-Aufbauten, inklusive Dubletten, bei welchen starre Abschnitte durch paarweise übereinandergelegte Flexabschnitte verbunden sind. Der Navigator beginnt beim Master Stack mit allen Materialien und leitet daraus die einzelnen Sub-Stacks ab. Die Anzahl der Substacks und die Lgenanzahl ist nicht begrenzt.

Flex-Kleber, Klebeschichten und Flexkerne können bei Bedarf für jede Lage aktiviert und Impedanzstrukturen hinzugefügt werden.

Aufgerasterte Referenzlagen
In Verbindung mit dem Si8000m oder Si9000e Field Solver bietet Speedstack Flex auch die Modellierung und Dokumentation von aufgerasterten Referenzlagen. Die Rastergeometrie und die Strukturdaten können zwischen Si8000m und Si9000e einfach über die Zwischenablage ausgetauscht werden.

Interne Abdeckfolien
Erweiterte Designregeln erlauben das Hinzufügen von Impedanzstrukturen bei internen Abdeckfolien. Befindet sich die Abdeckfolie außen, so wird diese wie Lötstopplack behandelt. Liegt die Abdeckfolie in der Innenlage, so verhält sich diese wie Klebefolie oder Prepreg.

Doubletten

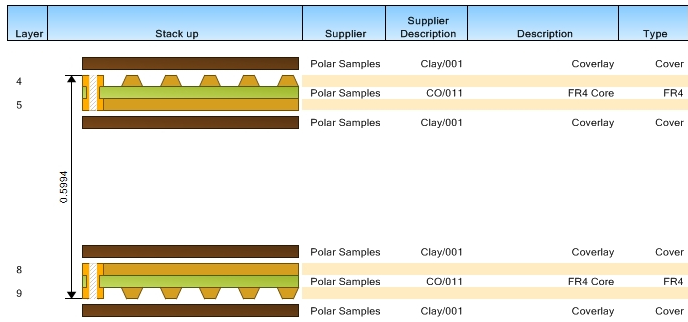

Speedstack Flex unterstützt auch Aufbauten mit einem oder mehreren Flex-Kernen mit reinem Luftspalt dazwischen.



                                         Technischer Report - klicken sie für eine Gesamtansicht

Frei definierbare Farben für jedes Material
Speedstack Flex ermöglicht die Einstellung individueller Materialfarben für jedes Material über das Eigenschaften-Dialogfenster. Dies dient der leichteren Lesbarkeit des Aufbaus während des Produktionsprozesses. Sie werden diese Funktion auch zur Dokumentation von aufgekupferten Lagen oder bei der Verwendung von speziellen Materialien wie No-Flow Prepregs und flexiblen Kernen hilfreich finden.

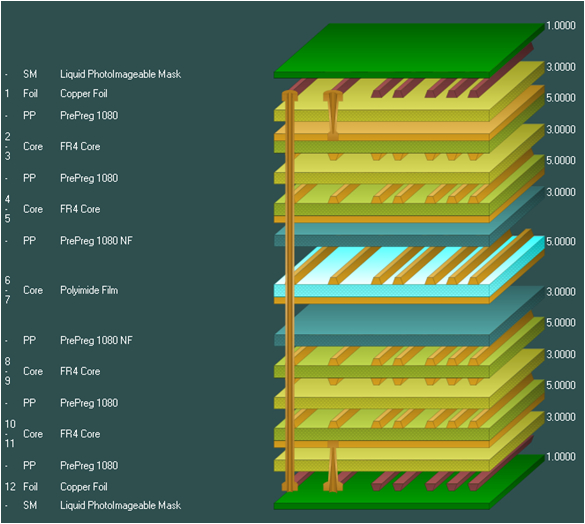

                                                                Definition der Materialfarben

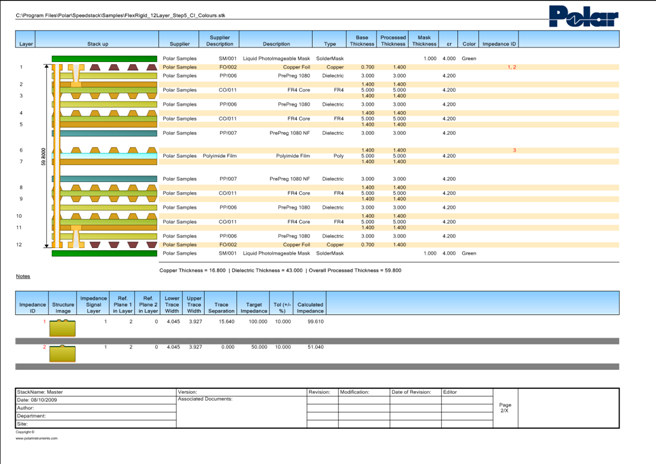

Speedstack Flex´ Technischer Report Ausdruck übernimmt die Farbeinstellungen aus dem Lagenaufbau-Editor.

Leistungsfähige Browser / Suchfunktion

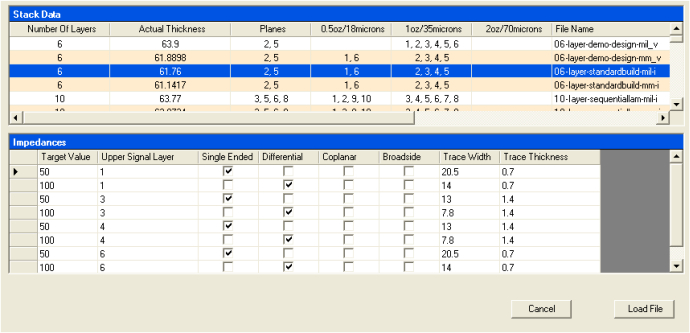

Die neue ADS Technologie (Alternate Data Stream) speichert Lagenaufbauinformation, Lagenanzahl, Gesamtdicke, Kupferdicke, etc. Über die leistungsfähige Suchfunktion in Speedstack Flex können Sie gezielt Filter setzen und in den bereits existierenden Aufbauten suchen. Die passende Datei wird automatisch in den Lagenaufbau-Editor geladen.

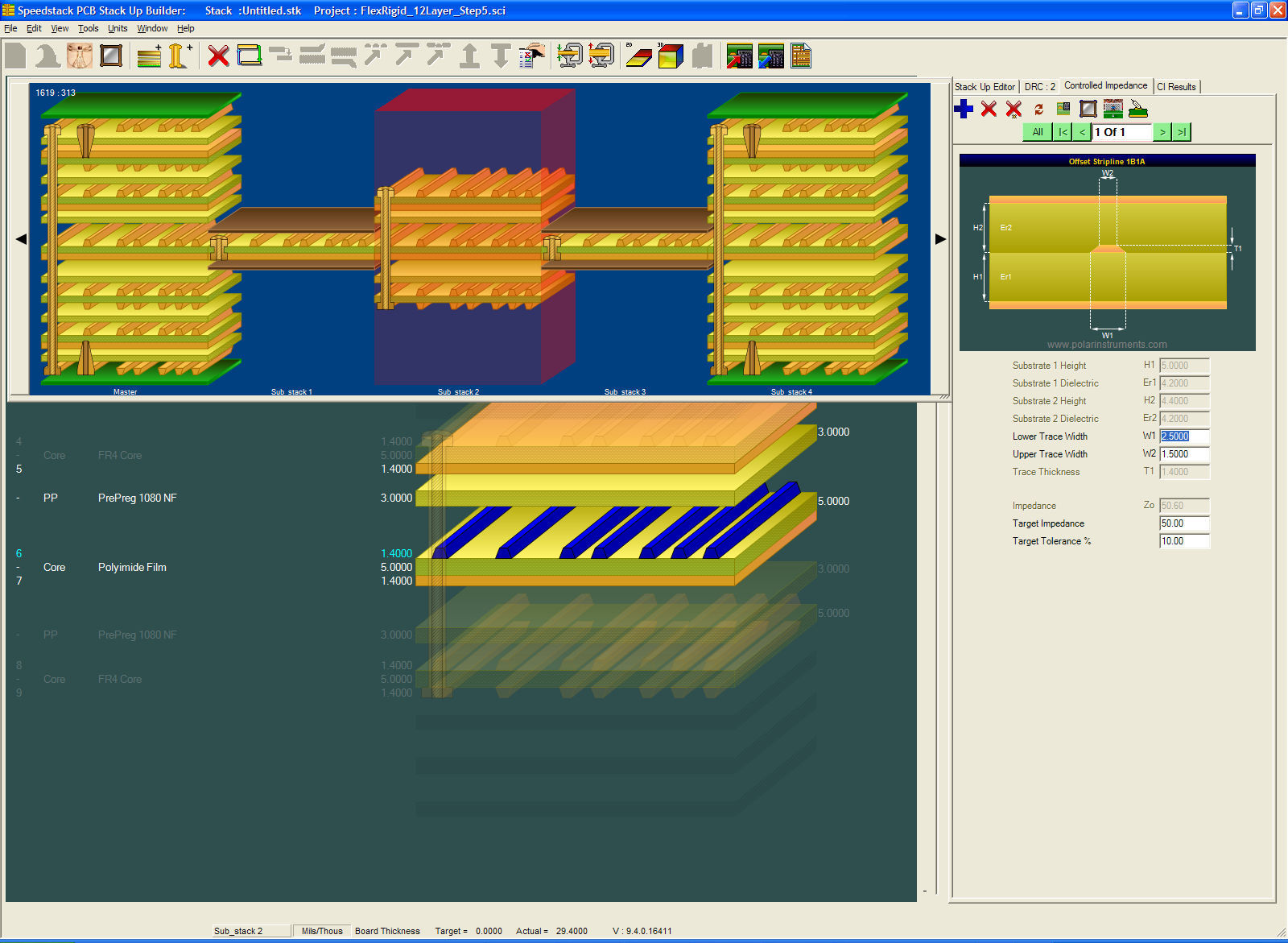

      Starre und flexible Abschnitte im Lagenaufbau werden dabei speziell hervorgehoben. Benutzerspezifische Einstellungen im Navigator ermöglichen dem Entwickler die Layeransicht im Transparent-, Unsichtbar-, oder 3D Modus.

Ohne Speedstack Flex...

Starrflex-Aufbauten sind zeit- und kostenintensiv. Herkömmliche Dokumentationsformen führen häufig zu Fehlinterpretationen wenn der Aufbau die Fertigungskette durchläuft. Fehler bei der Dokumentation führen nur all zu leicht zu Ausschuss und kostspieliger Neufertigung.

Die interaktive Dokumentation mit Speedflex reduziert die Kosten und vermeidet Fehler

Kostenoptimierung durch Speedflex
Mit Speedflex optimieren Sie einfach die Kosten von Starrflex-Lagenaufbauten. Umfangreiche Materialdatenbanken mit Lieferzeiten und Kostenangaben ermöglichen Ihnen die rasche Berechnung einer Vielzahl von Lagenaufbauten und so die Auswahl der optimalsten, kostengünstigsten Variante.

Fehlerfreie Dokumentation
Speedstack's professionelle Dokumentation findet seine Fortführung auch im Speedflex Modul. Nachdem der Starrflex-Aufbau fertiggestellt wurde, übergibt Speedflex diesen an den Speedstack Report Generator.


Dokumente können in vielfältigen Formaten wie z.B. JPEG, Gerber und PDF exportiert werden, damit jede Stelle im Herstellprozess die gleichen, klaren Informationen vorfindet.
